Yleiskatsaus USB-liitäntöjen muutoksiin

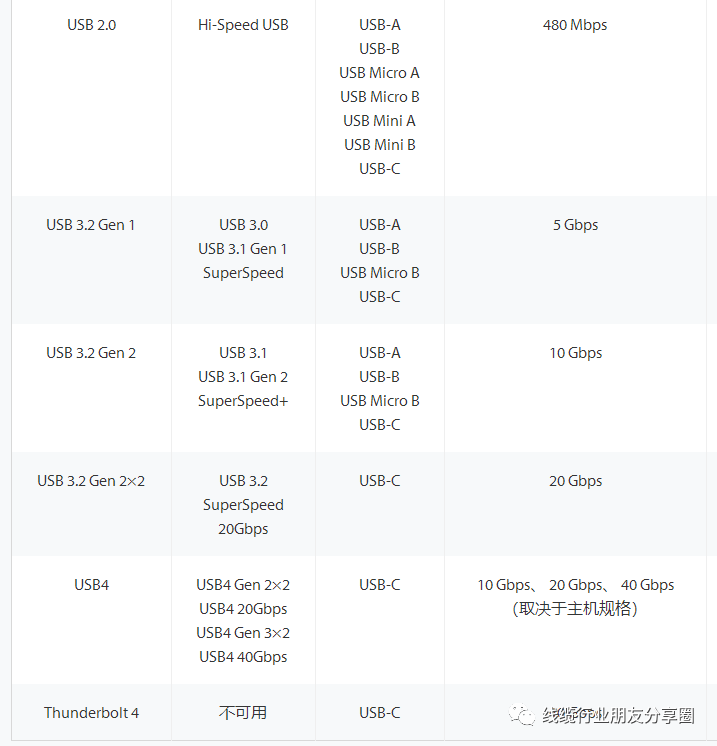

Näistä uusin USB4-standardi (kuten USB4-kaapeli, USBC4 - USB C) tukee tällä hetkellä vain Type-C-liitäntöjä. Samaan aikaan USB4 on yhteensopiva useiden liitäntöjen/protokollien kanssa, mukaan lukien Thunderbolt 3 (40 Gbps data), USB, DisplayPort ja PCIe. Sen ominaisuudet, kuten 5A 100W USB C -kaapelin virtalähde ja USB C 10 Gbps (tai USB 3.1 Gen 2) -tiedonsiirto, luovat pohjan laajamittaiselle suosiolle.

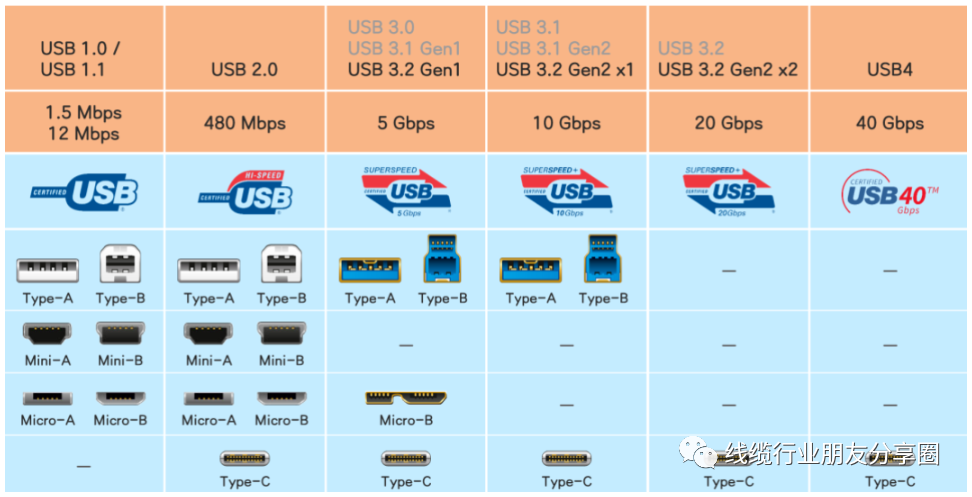

Yleiskatsaus Type-A/Type-B-, Mini-A/Mini-B- ja Micro-A/Micro-B -malleihin

1) Tyypin A ja tyypin B sähköiset ominaisuudet
Nastojen kytkentään kuuluvat VBUS (5V), D-, D+ ja GND. Differentiaalisen signaalinsiirron käytön vuoksi USB 3.0 A -urosliittimen ja USB 3.1 Type A -liittimen kontaktisuunnittelu priorisoi virransyötön (VBUS/GND ovat pidemmät) ja sen jälkeen datajohtimet (D-/D+ ovat lyhyemmät).
2) Mini-A/Mini-B:n ja Micro-A/Micro-B:n sähköiset ominaisuudet
Mini-USB:ssä ja Micro-USB:ssä (kuten USB 3.1 Micro B TO A) on viisi kontaktia: VCC (5V), D-, D+, ID ja GND. USB 2.0:aan verrattuna tähän on lisätty ylimääräinen ID-linja USB OTG -toiminnallisuuden tukemiseksi.
3) USB OTG -liitäntä (voi toimia isäntänä tai laitteena)
USB jaetaan isäntälaitteisiin (HOST) ja orjalaitteisiin (DEVICE). Joidenkin laitteiden on toimittava välillä isäntälaitteena (HOST) ja välillä laitteena (DEVICE). Kahdella USB-portilla tämä onnistuu, mutta se on resurssien tuhlausta. Olisi paljon kätevämpää, jos yksi USB-portti toimisi sekä isäntälaitteena (HOST) että laitteena (DEVICE). Tästä syystä kehitettiin USB OTG.
Nyt herää kysymys: Mistä USB OTG -liitäntä tietää, toimiiko sen isäntä- vai laitetilassa? ID-tunnistuslinjaa käytetään OTG-toimintojen havaitsemiseen (ID-linjan korkea tai matala taso osoittaa, toimiiko USB-portti isäntä- vai laitetilassa).
ID = 1: OTG-laite toimii orjatilassa.
ID = 0: OTG-laite toimii isäntätilassa.
Yleensä siruihin integroidut USB-ohjaimet tukevat OTG-toimintoa ja tarjoavat USB OTG -liitännän (kytkettynä USB-ohjaimeen) Mini USB:lle tai Micro USB:lle ja muille liitännöille, joihin on ID-linja asettamista ja käyttöä varten.

Jos Mini USB -liitäntä (tai Micro USB -liitäntä) on vain yksi ja haluat käyttää OTG-isäntätilaa, tarvitset OTG-kaapelin. Esimerkiksi Mini USB:n OTG-kaapeli näkyy alla olevassa kuvassa: Kuten näet, Mini USB OTG -kaapelin toinen pää on USB A -liitäntä ja toinen pää on Mini USB -liitin. Aseta Mini USB -liitin laitteen Mini USB OTG -liitäntään ja liitetyn USB-laitteen tulee olla kytkettynä toisen pään USB A -liitäntään. Esimerkiksi USB-muistitikku. USB OTG -kaapeli laskee ID-linjaa, joten laite tietää, että sen tulisi toimia isäntänä ulkoisen orjalaitteen (kuten USB-muistitikun) yhdistämiseksi.
