Sisältääkö USB 3.1 Type-C -liittimen?

Kuluttajille, jotka käyttävät USB 3.1 -laitteita (mukaan lukien matkapuhelimet ja kannettavat tietokoneet), Type-C-liitin on yhä suositumpi. Se on käännettävä ja sitä voidaan käyttää isäntälaitteen puolella. Siinä on myös lisänastoja, jotka tukevat muita sarjaprotokollia ja tarjoavat yhteensopivuuden USB-spesifikaation tulevien versioiden kanssa. Type-C-liitin on riippumaton USB 3.1 -spesifikaatiosta; ei ole takeita siitä, että Type-C-tuotteet välttämättä tukevat USB 3.1 -siirtonopeuksia. Yleisiä kaapelispesifikaatioita ovat Type-C uros - uros, usb c uros - uros, usb c uros - uros ja erilaiset sovitinratkaisut, kuten USB C uros - naaras, Type C uros - naaras ja USB Type-C uros - naaras.

FLIR ei tällä hetkellä tarjoa Type-C-tuotteita, mutta seuraamme tarkasti Type-C-ekosysteemiä. Toivomme sen kehittyvän edelleen, mukaan lukien laaja valikoima alan tuotteita, kuten ruuvilukitteisia, erittäin joustavia ja laajennetun lämpötila-alueen kaapeleita. Esimerkiksi USB-C 3.2 uros-jatkokaapeli, USB-C 3.1 uros-naaraskaapeli tai USB C uros suorakulmakaapeli.

USB-virtalähde
Uusi USB-virransyöttöstandardi on kehitetty rinnakkain USB 3.1:n kanssa vastaamaan kasvaviin kuluttajavaatimuksiin. Tämän uuden standardin myötä yhteensopivien isäntien laitteille tarjoama teho on noussut 4,5 W:sta porttia kohden 100 W:iin. USB-virransyöttöstandardi sisältää uuden PD-anturikaapelin, jota voidaan käyttää isännän ja laitteen väliseen "kättelyyn". Laitteen käynnistämisen jälkeen isännältä voidaan pyytää enintään 20 V x 5 A virtaa. Ensin on tarkistettava, että kaapeli pystyy turvallisesti syöttämään pyydetyn tehon nimelliskapasiteetin rajoissa. Tämän jälkeen isäntä voi syöttää yli 5 V x 900 mA tehoa. Jos kaapeli vahvistaa tukevansa suurempaa tehoa, isäntä tarjoaa suurempaa tehoa. Portit, jotka tukevat USB-virransyöttöä ja joiden jännite on yli 5 V tai virta yli 1,5 A, voidaan merkitä USB-virransyöttölogolla. Kuten Type-C-liitin, USB-virransyöttö ei sisälly USB 3.1 -spesifikaatioon. Suuritehoisia kaapeleita merkitään usein nimillä 5A 100W, 5a 100w usb c -kaapeli, USB C -kaapeli 100W/5A tai 5A 100W USB C -kaapeli, ja ne tukevat Pd-tiedonsiirtoa.

Kuva 3. SuperSpeed ​​USB- (a) ja SuperSpeed ​​USB 10 Gbps (b) -porttien kuvakkeet, jotka tukevat yli 4,5 W:n USB-virrantuottoa. USB Type-C -latureissa, jotka tukevat USB-virrantuottoa, saattaa näkyä kuvake, joka osoittaa enimmäistehon (c).

Kaikki FLIR USB 3.1 -kamerat kuluttavat alle 4,5 W tehoa; ne eivät vaadi PD-anturikaapeleita tai isäntäpään USB-virransyöttötukea.
Mitä tuleva USB 3.1 -versio sisältää?
FLIR odottaa innolla uusien konenäköteknologioiden kehittämistä, jotka ovat yhteensopivia USB-standardin kehityksen kanssa. Pidä silmällä tulevia päivityksiä! Tutustu nykyiseen luetteloomme ensimmäisen sukupolven USB 3.1 -kameramalleista.
Uusi USB 3.2 -spesifikaatio

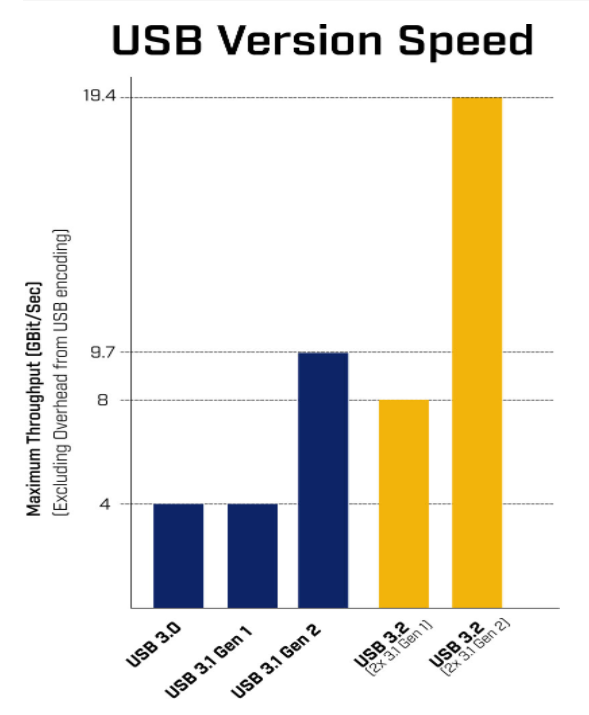

USB Implementers Forum julkaisi hiljattain asiaankuuluvat USB 3.2 -standardin määritykset. Päivitetty standardi kaksinkertaistaa ensimmäisen ja toisen sukupolven USB 3.1:n läpimenon käyttämällä USB Type-C™ -kaapelin molempia päitä samanaikaisesti. Tämä synnyttää uusia kaapelityyppejä, kuten USB 3.2 -jatkojohdon, USB-C 3.2 -suorakulmakaapelin, 90 asteen USB 3.2 -kaapelin jne.

● USB 3.1 Gen 1:n läpimenon kaksinkertaistaminen on silti pienempi kuin USB 3.1 Gen 2:n.

● USB 3.1 Gen 2:n tuplaaminen on varsin mielenkiintoista, vaikka kaapelin enimmäispituus onkin 1 metri.
Termin ”USB 3.2” käyttäminen ensimmäisen ja toisen sukupolven edustamiseen voi aiheuttaa sekaannusta. ”USB 3.2 -sertifioiduilla laitteilla” voidaan ymmärtää laitteita, jotka pystyvät saavuttamaan 20 Gbit/s siirtonopeuden yli metrin pituisella kaapelilla tai 8 Gbit/s siirtonopeuden yli viiden metrin pituisella kaapelilla. Jatkamme tämän standardin ja sen nimeämisen edistymisen seuraamista ja raportointia.
