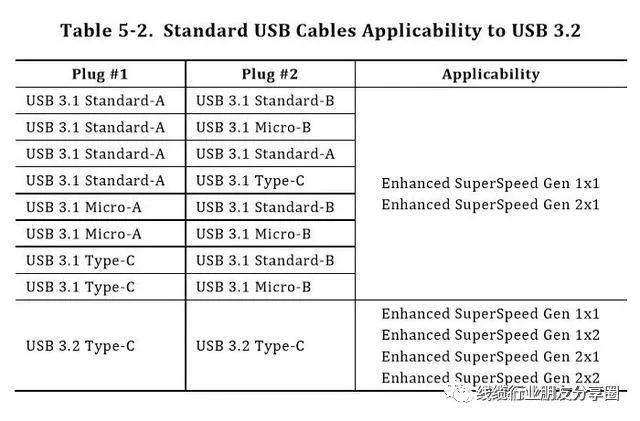

USB-IF:n uusimman USB-nimeämiskäytännön mukaan alkuperäisiä USB 3.0:aa ja USB 3.1:tä ei enää käytetä. Kaikkia USB 3.0 -standardeja kutsutaan nimellä USB 3.2. USB 3.2 -standardi sisältää kaikki vanhat USB 3.0/3.1 -liitännät. USB 3.1 -liitäntää kutsutaan nyt nimellä USB 3.2 Gen 2, kun taas alkuperäistä USB 3.0 -liitäntää kutsutaan nimellä USB 3.2 Gen 1. Yhteensopivuuden osalta USB 3.2 Gen 1:n siirtonopeus on 5 Gbps, USB 3.2 Gen 2:n 10 Gbps ja USB 3.2 Gen 2×2:n 20 Gbps. Siksi USB 3.1 Gen 1:n ja USB 3.0:n uusi määritelmä voidaan ymmärtää samaksi asiaksi, vain eri nimillä. Gen 1 ja Gen 2 viittaavat eri koodausmenetelmiin ja kaistanleveyden käyttöasteisiin, kun taas Gen 1 ja Gen 1×2 eroavat intuitiivisesti toisistaan ​​kanavien suhteen. Tällä hetkellä monissa huippuluokan emolevyissä on USB 3.2 Gen 2×2 -liitännät, joista osa on Type-C-liitäntöjä ja osa USB-liitäntöjä. Tällä hetkellä Type-C-liitännät ovat yleisempiä. Erot Gen1:n, Gen2:n ja Gen3:n välillä

1. Lähetyskaistanleveys: USB 3.2:n suurin kaistanleveys on 20 Gbps, kun taas USB 4:n suurin kaistanleveys on 40 Gbps.

2. Tiedonsiirtoprotokolla: USB 3.2 lähettää dataa pääasiassa USB-protokollan kautta tai konfiguroi USB:n ja DP:n DP Alt Mode -tilassa (vaihtoehtoinen tila). USB 4 puolestaan ​​kapseloi USB 3.2-, DP- ja PCIe-protokollat ​​datapaketteiksi tunnelitekniikan avulla ja lähettää ne samanaikaisesti.
3. DP-tiedonsiirto: Molemmat tukevat DP 1.4:ää. USB 3.2 konfiguroi lähdön DP Alt -tilan (vaihtoehtoinen tila) kautta, kun taas USB 4 ei ainoastaan ​​voi konfiguroida lähdön DP Alt -tilan (vaihtoehtoinen tila) kautta, vaan voi myös poimia DP-dataa poimimalla USB4-tunneliprotokollan datapaketit.
4. PCIe-tiedonsiirto: USB 3.2 ei tue PCIe:tä, kun taas USB 4 tukee. PCIe-tiedot puretaan USB4-tunneliprotokollan datapakettien kautta.
5. TBT3-tiedonsiirto: USB 3.2 ei tue, mutta USB 4 tukee. PCIe- ja DP-tiedot puretaan USB4-tunneliprotokollan datapakettien kautta.
6. Isäntäkoneesta isäntään: Tiedonsiirto isäntien välillä. USB 3.2 ei tue, mutta USB 4 tukee. Tärkein syy tähän on se, että USB 4 tukee PCIe-protokollaa tämän toiminnon tukemiseksi.

Huomautus: Tunnelointitekniikkaa voidaan pitää tekniikkana, jolla integroidaan eri protokollista tulevaa dataa, jonka tyyppi erotetaan datapaketin otsikon perusteella.

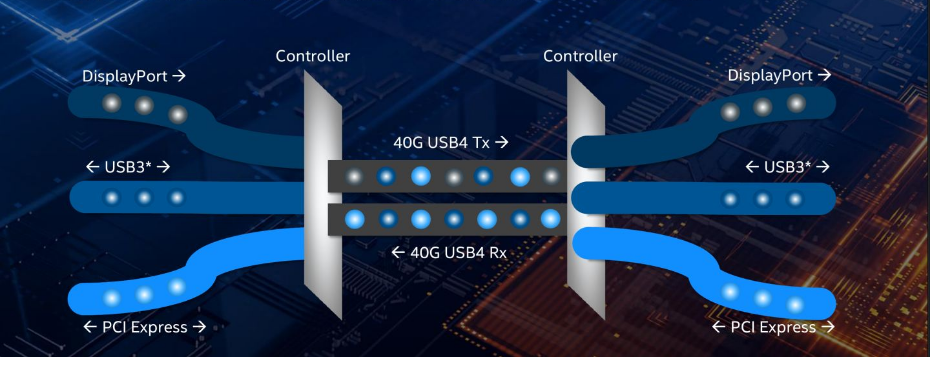

USB 3.2:ssa DisplayPort-videon ja USB 3.2 -datan siirto tapahtuu eri kanavasovittimien kautta, kun taas USB 4:ssä DisplayPort-video, USB 3.2 -data ja PCIe-data voidaan siirtää saman kanavan kautta. Tämä on suurin ero näiden kahden välillä. Voit katsoa seuraavaa kaaviota saadaksesi paremman ymmärryksen.

USB4-kanava voidaan kuvitella kaistana, jonka läpi erityyppiset ajoneuvot voivat kulkea. USB-dataa, DP-dataa ja PCIe-dataa voidaan pitää eri ajoneuvoina. Samalla kaistalla eri ajoneuvot ovat rivissä ja kulkevat järjestelmällisesti. Sama USB4-kanava lähettää erityyppistä dataa samalla tavalla. USB3.2-, DP- ja PCIe-data ensin yhdistyvät ja lähetetään saman kanavan kautta toiseen laitteeseen, ja sitten nämä kolme erityyppistä dataa erotellaan toisistaan.
