USB 3.2 -spesifikaatiossa hyödynnetään täysimääräisesti USB Type-C:n suurnopeusominaisuutta. USB Type-C:ssä on kaksi suurnopeustiedonsiirtokanavaa, nimeltään (TX1+/TX1-, RX1+/RX1-) ja (TX2+/TX2-, RX2+/RX2-). Aiemmin USB 3.1 käytti tiedonsiirtoon vain toista kanavaa, ja toinen kanava oli varalla. USB 3.2:ssa molemmat kanavat voidaan ottaa käyttöön sopivissa olosuhteissa, jolloin kummankin kanavan enimmäissiirtonopeus on 10 Gbps, jolloin kokonaisnopeus on 20 Gbps. 128b/132b-koodauksella todellinen tiedonsiirtonopeus voi olla noin 2500 Mt/s, mikä on suoraan kaksinkertainen nykyiseen USB 3.1:een verrattuna. On syytä huomata, että kanavanvaihto USB 3.2:ssa on täysin saumatonta eikä vaadi käyttäjältä mitään erityisiä toimia.

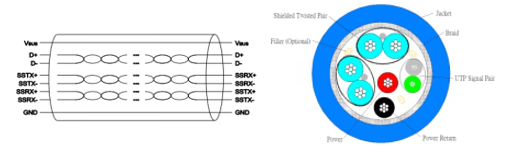

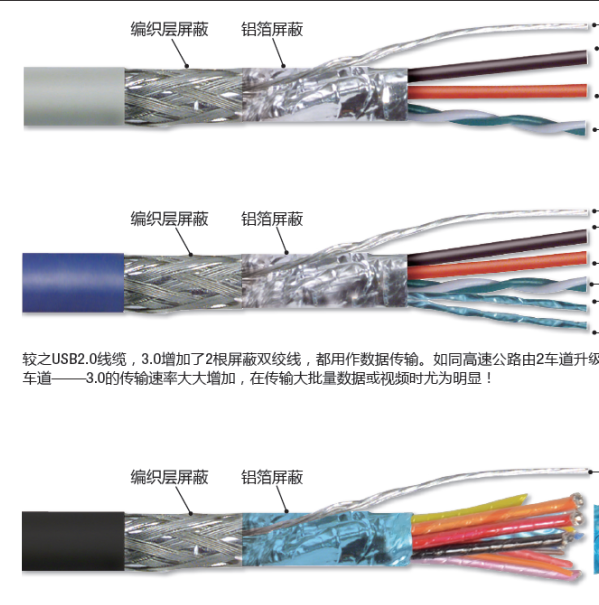

USB3.1-kaapelin signaalin ja suojauksen käsittelymenetelmä on yhdenmukainen USB3.0:n kanssa. SDP-suojatun differentiaalijohtimen impedanssi on 90 Ω ± 5 Ω ja yksipäisen koaksiaalijohtimen impedanssi on 45 Ω ± 3 Ω. Differentiaalijohtimen sisäinen viive on alle 15 ps/m, ja muut lisäyshäviöt ja muut indikaattorit ovat USB3.0:n mukaisia. Kaapelin rakenne valitaan käyttötarkoituksen ja toiminnon ja luokan vaatimusten mukaan: VBUS: 4 johdinta jännitteen ja virran kulun varmistamiseksi; Vconn: VBUS:sta poiketen se tarjoaa vain 3,0–5,5 V:n jännitealueen; syöttää virtaa vain kaapelin sirulle; D+/D-: USB 2.0 -signaali; eteen- ja taaksepäin kytkemistä varten liitännän puolella on kaksi signaaliparia; TX+/- ja RX+/-: 2 signaaliryhmää, 4 signaaliparia, jotka tukevat eteen- ja taaksepäin kytkemistä; CC: konfigurointisignaali, joka vahvistaa ja hallitsee lähteen ja päätteen välistä yhteyttä; SUB: laajennustoimintosignaali, jota voidaan käyttää äänelle.

Jos suojatun differentiaalijohdon impedanssiksi säädetään 90 Ω ± 5 Ω ja käytetään koaksiaalijohtoa, signaalin maadoitus palaa suojatun GND:n kautta. Yksipäisissä koaksiaalijohdoissa impedanssiksi säädetään 45 Ω ± 3 Ω. Liitäntäpisteiden ja kaapelirakenteen valinta riippuu kuitenkin sovellustilanteesta ja eri kaapeleiden pituudesta.

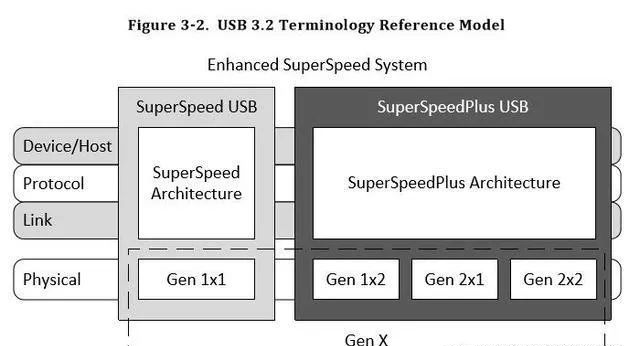

USB 3.2 Gen 1×1 – SuperSpeed, 5 Gbit/s (0,625 Gt/s) tiedonsiirtonopeus yhdellä kaistalla käyttäen 8b/10b-koodausta, sama kuin USB 3.1 Gen 1 ja USB 3.0.
USB 3.2 Gen 1×2 – SuperSpeed+, uusi 10 Gbit/s (1,25 Gt/s) tiedonsiirtonopeus kahdella kaistalla käyttäen 8b/10b-koodausta.
USB 3.2 Gen 2×1 – SuperSpeed+, 10 Gbit/s (1,25 Gt/s) tiedonsiirtonopeus yhdellä kaistalla käyttäen 128b/132b-koodausta, sama kuin USB 3.1 Gen 2:ssa.
USB 3.2 Gen 2×2 – SuperSpeed+, uusi 20 Gbit/s (2,5 Gt/s) tiedonsiirtonopeus kahdella kaistalla käyttäen 128b/132b-koodausta.
